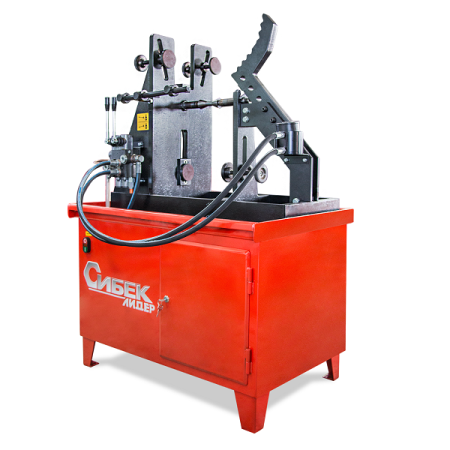

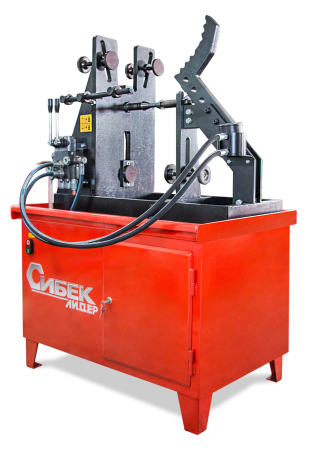

Стенд для правки мотоциклетных дисков Лидер

Стенд для правки мотоциклетных дисков "Лидер" создан с учетом особенностей ремонта мотоциклетных дисков и предназначено для восстановления геометрии таких дисков диаметром до 19 дюймов.

Поездка на мотоцикле для многих любителей – сродни получению «острых ощущений». Хотя и езда на мотоцикле имеет определенные преимущества перед автомобилем, но не всякое препятствия на дороге может преодолеть ваш «двухколёсный конь». После встречи с выбоинами и рельсами на российских дорогах вас ждёт посещение квалифицированного мотосервиса.

Восстановление и ремонт деформированных легкосплавных мотоциклетных дисков - одна из востребованных услуг среди любителей мототехники. Покупка нового диска – довольно дорогое удовольствие. Поэтому порой просто невозможно купить новый диск, и встает вопрос, как произвести качественный ремонт деформированных колесных дисков мотоцикла. Сегодня такой ремонт возможен с помощью стенда для правки деформированных легкосплавных мотоциклетных дисков «Лидер», особенностью конструкции которого является наличие двух гидроцилиндров.

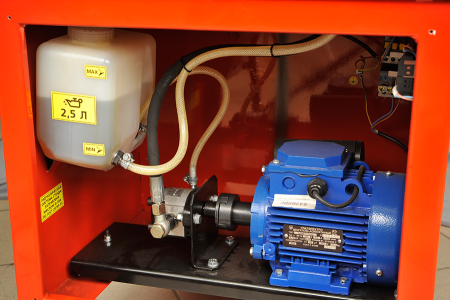

Конструктивно стенд для правки дисков «Лидер» представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлическом корпусе, установленном на четыре опоры, обеспечивающих устойчивость стенда в целом. Корпус стенда представляет из себя металлический ящик с защитно-декоративным покрытием, внутри которого размещены гидростанция и инструментальный шкаф. Инструментальный шкаф представляет собой выдвижной ящик, используемый для хранения рихтующих насадок и сменных штоков переносного гидроцилиндра, а также других инструментов, применяемых в повседневной работе. На лицевой стороне кронштейна расположен указатель биения. Указатель биения представляет собой стержень с мерной шкалой и с двумя подвижными указателями для определения размера и места биения.

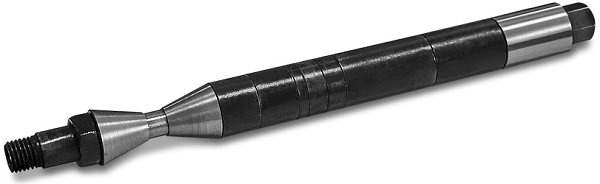

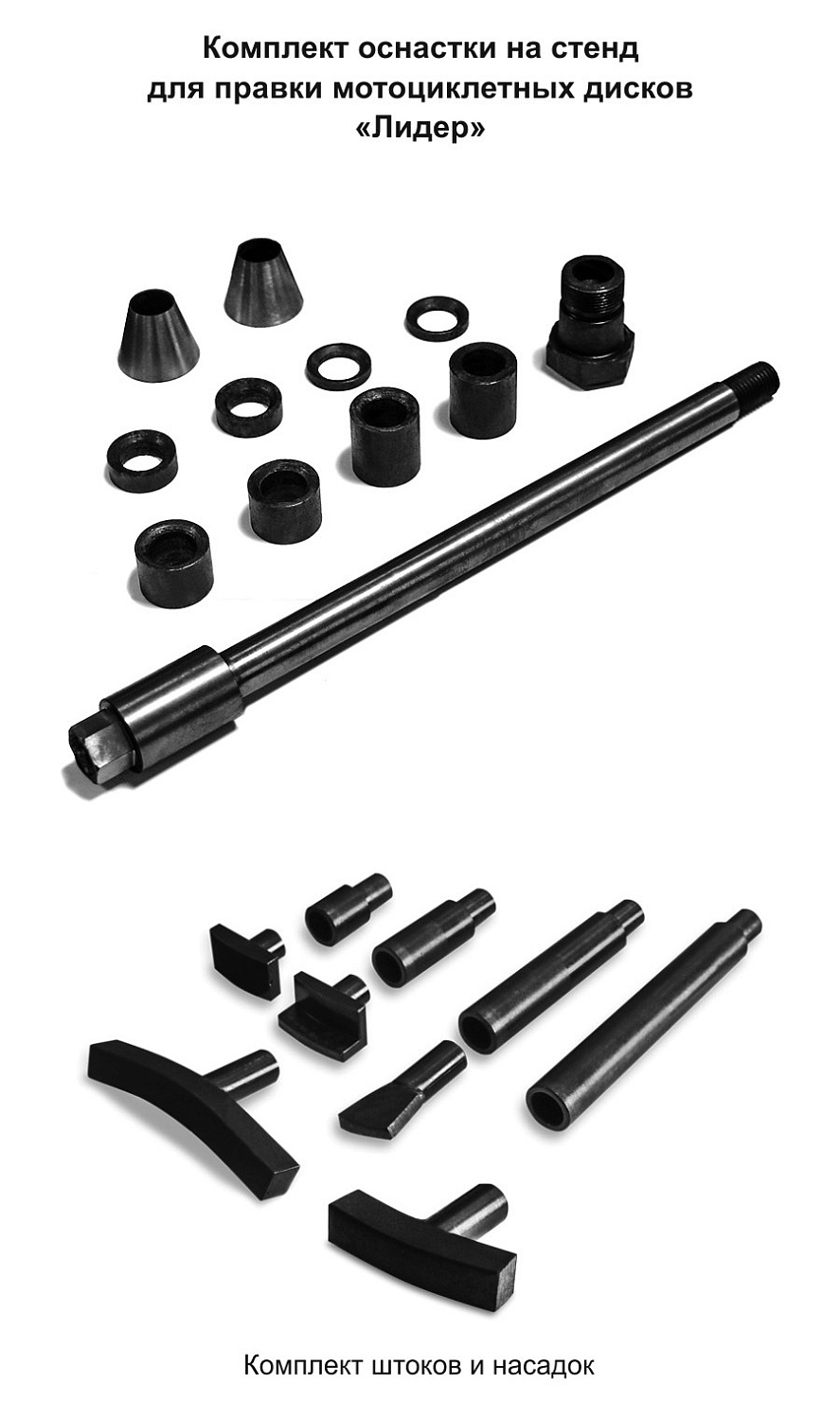

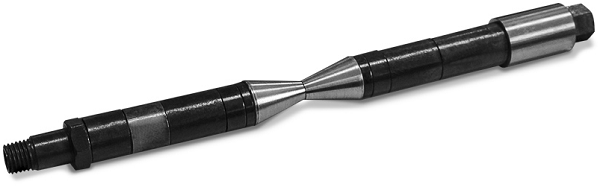

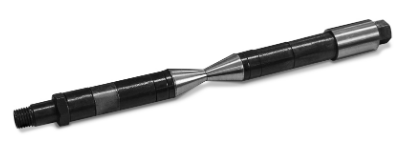

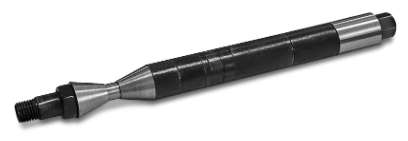

Установка диска на стенд осуществляется на ось, входящей в комплект стенда совместно с коническими (центрирующими) втулками и набором цилиндрических (выравнивающих) втулок. Выравнивание положения диска относительно вертикальной стойки, с целью удобства работы, осуществляется установкой необходимого количества цилиндрических втулок на ось. После выравнивания положения диска ось вворачивается в гайку, закреплённую на стойке и дополнительно крепится хомутом.

Для правки радиального биения диска необходимо выбрать зону правки, зафиксировать диск подвижными винтовыми упорами и в зависимости от типа повреждения произвести соответствующий вид правки мобильным гидроцилиндром. Опорой мобильного гидроцилиндра могут служить: непосредственно нижняя опора, подвижный угловой упор и переустанавливаемый упор на вертикальной стойке.

Правка торцевого биения посадочных поверхностей дисков («восьмерки») осуществляется при помощи стационарного гидроцилиндра, расположенного на вертикальной стойки стенда.

Технические характеристики Лидер для мотоциклов

Напряжение питания, В	220/380
Потребляемая мощность, Вт	750
Размер ремонтируемых дисков (ширина обода), дюйм	10-19
Рабочий ход штока гидроцилиндра, мм	30
Рабочий ход штока стационарного гидроцилиндра, мм	70
Ширина обода	до 8,5 дюймов (220 мм)
Рабочее усилие, развиваемое гидроцилиндром, кгс	1800
Размеры в упаковке, (ДхШхВ), мм	700x1100x1375
Объём упаковки, м куб.	1.64
Габаритный размеры (ДхШхВ), мм	815[610[1200
Масса, кг	180

Инструкция по эксплуатации, Лидер

Упаковка, вид:
