Т7212 T5A
Стенд 3D с 2-мя подвижными камерами ТехноВектор 7 Т7212 TАВ (стойка "Т"-серии) (для работы на подъемнике) предназначен для измерения и регулировки углов установки управляемых и неуправляемых колес автомобилей в условиях автотранспортных предприятий, станций технического обслуживания, автомобильных заводов и диагностических центров
Видеокамеры высокого разрешения обеспечивают быстрый и надежный "захват" мишеней и высокоскоростную передачу изображений в ПК по протоколу TCP/IP
Функционирование приборов основано на измерении угловых параметров, определяющих положение осей и колес автомобиля с помощью видеокамер и плоских мишеней с градиентным рисунком.
Специальное программно-математическое обеспечение позволяет на базе полученных изображений с высокой точностью определить положение мишени в пространстве.
Использование технологий трехмерного моделирования (3D) обеспечивает высокую точность результатов измерений. Специальное встроенное ПО камер позволяет с высокой скоростью обновлять информацию на экране монитора.
Основные преимущества:
• Система машинного зрения может состоять из 2-х или 4-х видеокамер.
• Система машинного зрения может состоять из 2-х или 4-х видеокамер.
• Двухкамерная конфигурация с приводом позволяет использование подъемника по всей его высоте*
• Ключевое преимущество - технология WideScope не имеющая аналогов в мире.
• Диапазон рабочих высот подъемника до 2-х раз больше (по сравнению с аналогичными стендами других компаний).
• Измерение может производиться на уровне пола.
• Данные стенды не требуют проведения калибровки и позволяют начать работу сразу после монтажа**
*При монтаже на расстоянии более 2200 мм от передних поворотных платформ обеспечивается работоспособность стенда от самого нижнего положения подъемника до высоты 1700 мм.
**Только при измерении в плоскости автомобиля. Для проведения измерений относительно горизонтальной плоскости необходимо выполнить процедуру определения горизонта.

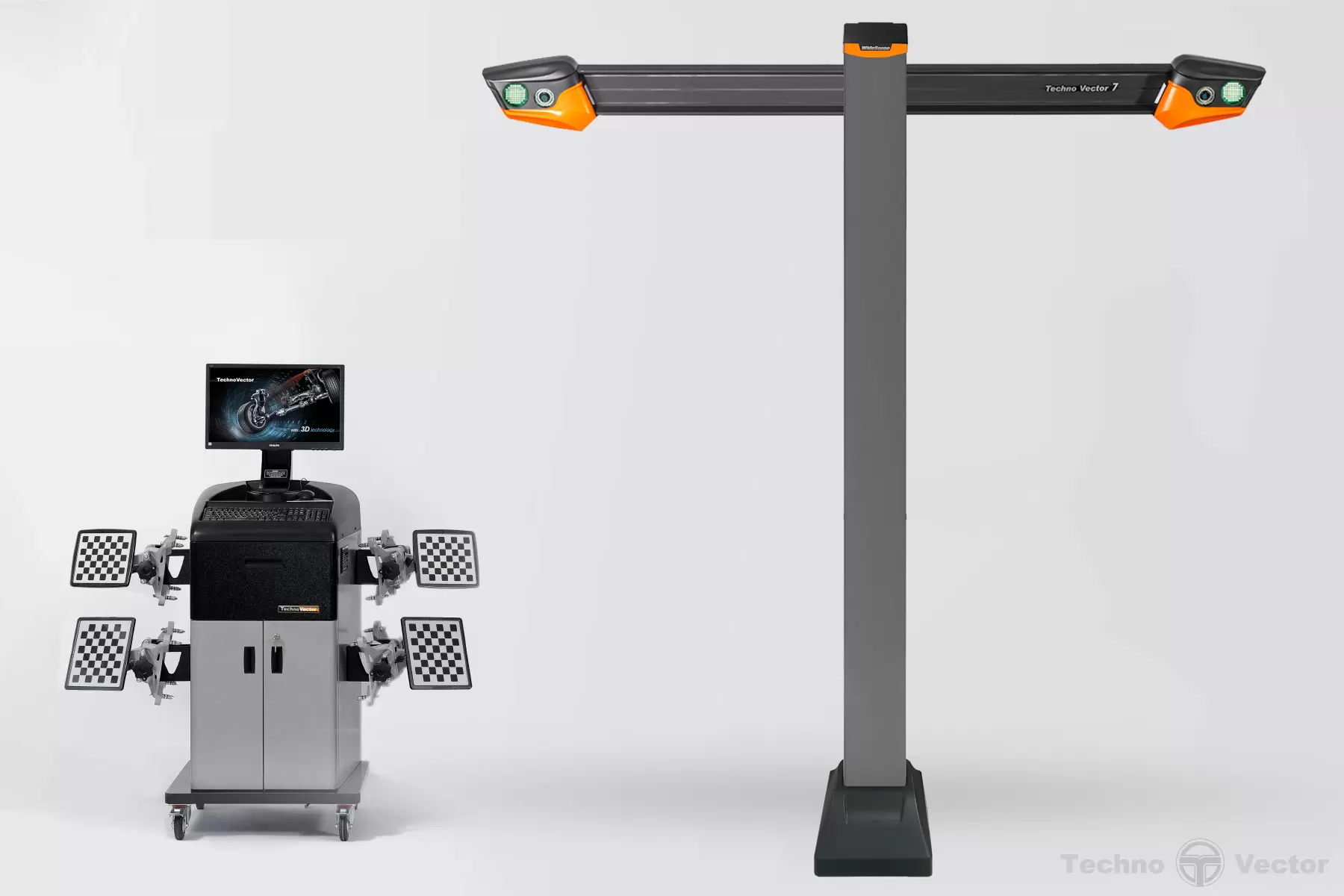

Стенды содержат следующие основные элементы:

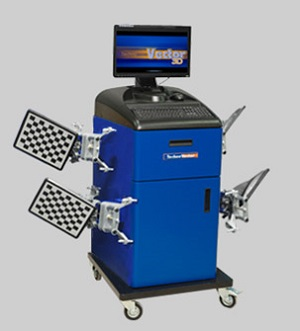

1. Компьютерная стойка "Т" -серия
• эргономичная рабочая панель управления;
• полноразмерная клавиатура;
• беспроводной пульт управления;
• современный, высокоскоростной процессор;
• 21,5 дюймов LCD цветной широкоформатный монитор;
• программное обеспечение Техно Вектор с трехмерной визуализацией.
2. Самоцентрирующиеся захваты колес.
Самоцентрирующиеся колесные адаптеры работают с широким диапазоном размеров колесных дисков от 12” до 24” и совместимы с дисками легковых и легких грузовых автомобилей.

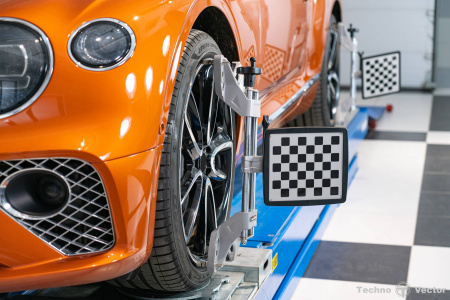

3. Мишени. Пассивные отражатели без содержания электронных элементов, состоящие из:
• плоских мишеней с градиентным рисунком покрытые защитным слоем;
• прочного ударо-защищенного корпуса.

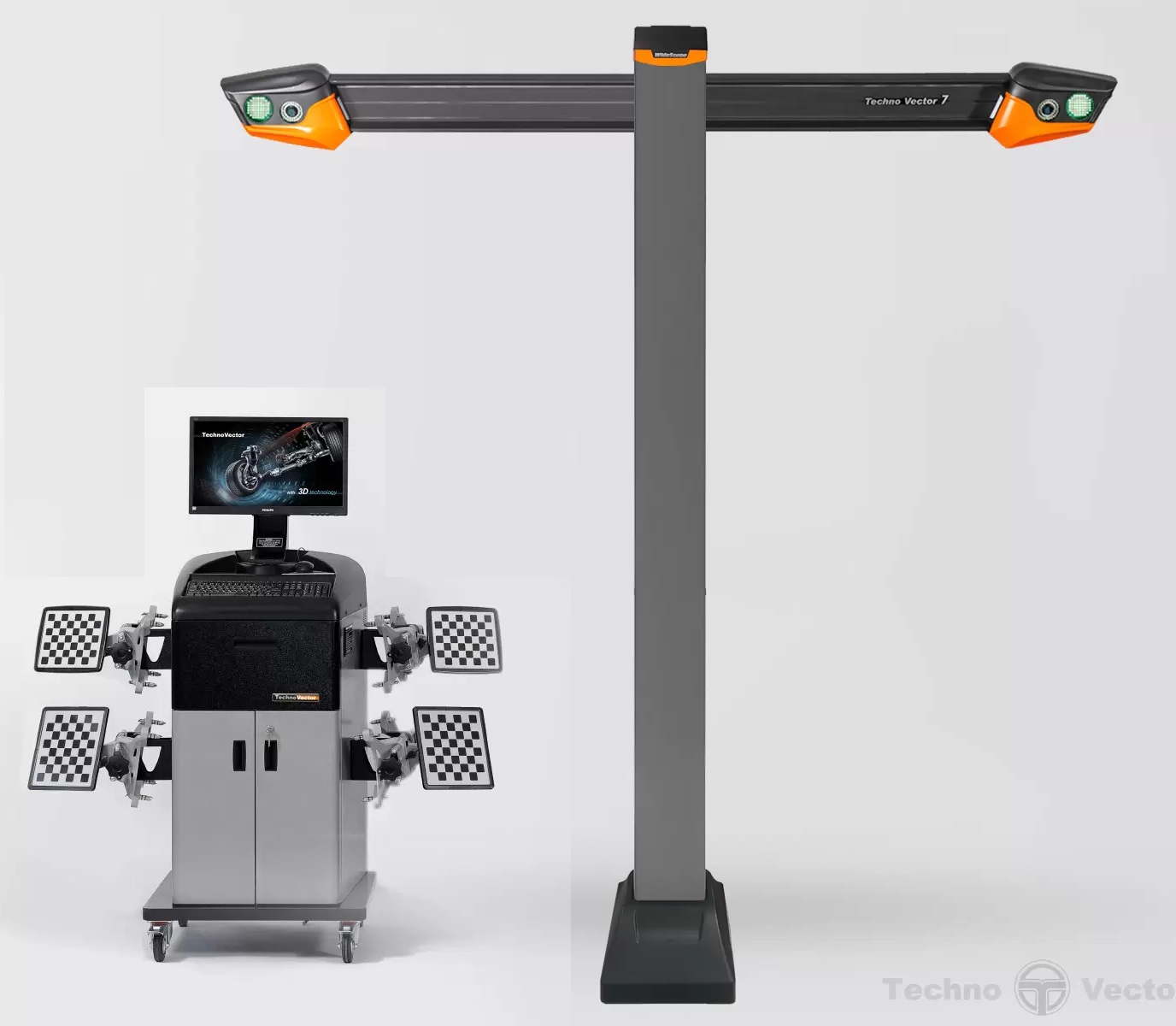

4. Система машинного зрения
• Различные варианты исполнения корпуса системы машинного зрения позволяют подобрать оптимальную конфигурацию стенда под конкретные требования заказчика.
• Существуют варианты напольной установки или настенного крепления, для работы на подъемнике или на яме, а так же обеспечивающие сквозной проезд.
• Система машинного зрения оборудована прецизионными сетевыми камерами на основе высококачественных матриц большого формата. Передача данных с камер на компьютер осуществляется по протоколу TCP/IP.
• Система машинного зрения автоматически распознает мишени, установленные на колеса автомобиля, а затем с высокой точностью вычисляет их геометрическое положение в пространстве.
• WideScope - новая «широкоугольная» система машинного зрения — обеспечивает диапазон рабочих высот подъемника до 2-х раз больше по сравнению с аналогичными стендами других компаний.
5. Программное обеспечение Вектор 3D
• Операционная система - лицензионная Microsoft Windows 7
• Трехмерный интерфейс программы позволяет в режиме реального времени отслеживать положение и углы установки колес автомобиля на экране.
• Интуитивно понятный интерфейс в сочетании с расширенной справочной системой помогает даже неподготовленным пользователям быстро освоить стенд и приступить к работе.
• В программном обеспечении используются самые современные математические алгоритмы, учитывающие даже малейшие искажения изображения, вносимые оптической системой.
• Программное обеспечение включает расширенную систему управления отчетами.
6. Комплект вспомогательных устройств и приспособлений.
Прибор обеспечивает измерение следующих основных параметров:
- для передней и задней оси:
• суммарный и индивидуальный углы схождения колес;
• угол развала колеса;
• углы смещения колес;
• углы симметрии осей.
- для передней оси (управляемые колеса):
• угол продольного наклона оси поворота колеса;
• угол поперечного наклона оси поворота колеса.
Технология WideScope - самая широкоугольная система машинного зрения, не имеющая аналогов в мире.
Ключевое преимущество WideScope – значительное расширение предельных характеристик системы машинного зрения. Технология WideScope уменьшает измерительную высоту.
На измерительной высоте мастер должен корректировать положение руля и иметь доступ в салон автомобиля.
• Без технологии WideScope (аналогичные стенды других производителей) измерительная высота такова, что мастер вынужден использовать стремянку или подставку, либо задействовать механизм подъема камер, если он есть.
• С технологией WideScope измерительная высота находится на минимально возможном уровне, все действия исключительно удобны. При монтаже стенда на расстоянии 2000мм от передних колес измерительная высота составляет 300мм.
• 4-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне от уровня пола* до регулировочной высоты (1700 мм), без использования механизмов перемещения камер, ступенек или подставок.
• 2-х камерный стенд позволяет проводить измерения и регулировку на рабочем месте с подъемником в диапазоне высот подъемника от 900 — 1700 мм* от пола.
* зависит от расстояния до передних колес, значения указаны для расстояния 2000 мм
Технология WideScope расширяет допустимые диапазоны расстояний при монтаже:
• Минимально близкое (от 1200 мм) расположение камер к подъемнику или яме по сравнению с аналогичными стендами других производителей. Минимальные требования к размерам помещения сервиса от 6550 мм.
• «Дальнобойность» - возможность установки корпуса видеокамер на большом расстоянии. Особенно важно при настенном размещении стенда, когда стена находится на большом расстоянии (3 - 4 метра) от рабочего места.
Технология WideScope повышает стабильность работы:
• Возможность продолжать работу даже при частично закрытом или поврежденном изображении мишени!
Схемы углов обзора камер стендов Техно Вектор 7 с технологией WideScope (2 камеры)
* - для настенного варианта (тип К).
** - характеристики камер различаются для диапазонов 1200-2550 мм и 2550-3500 мм,
при расстоянии более 2550 мм - увеличивается измерительная высота.
Влияние расстояния от центра поворотных платформ до камер на диапазон рабочих высот подъемника для Техно Вектор 7 (2 камеры).
Двухкамерные стенды сход-развал Техно Вектор 7 могут использоваться как на яме так и на подъемнике, для предварительного расчета рабочих высот подъемника можно воспользоваться приведенной ниже системой.
Для определения измерительной высоты - меняйте положения ползунков под свои параметры, так же эти значения можно установить в полях ввода.
• ползунок внизу - изменяет расстояние от передних поворотных платформ до камер;
• ползунок справа - изменяет предполагаемую регулировочную высоту.
Комплект поставки Техно Вектор T7212 TАВ
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1
Система машинного зрения 1
Компьютерная стойка 1
Электронный блок 1
Мишени с градиентным рисунком 4
Самоцентрирующийся колесный адаптер (захват) 4
Стопор руля 1
Упор для тормоза 1
Поворотная платформа 2
Приемник пульта дистанционного управления 1
Пульт дистанционного управления 1
Руководство по эксплуатации 1

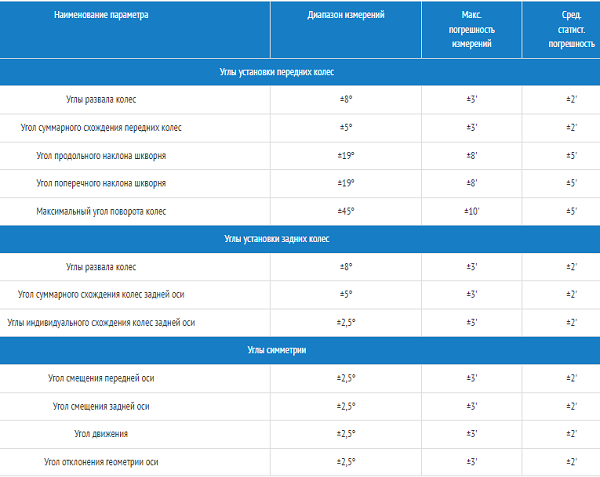

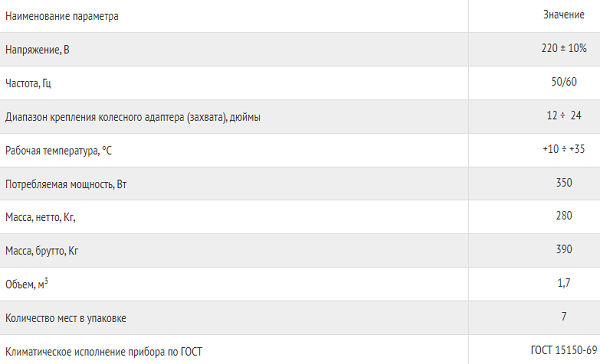

Технические характеристики стенда Техно Вектор 7
Установка и пусконаладка:
Cтоимость пусконаладочных работ и калибровки камер на площадке стендов Техно Вектор 7, составляет 15 000 рублей, плюс командировочные расходы. Список сертифицированных сервисных центров, имеющих сертификат на установку и пусконаладочные работы стендов Техно Вектор 7
Транспортировка стенда:
Транспортирование прибора должно осуществляться в специальной таре в закрытом транспорте (закрытых железнодорожных вагонах, закрытых кузовах автомобилей, трюмах, герметизированных отсеках летательных аппаратов).
При транспортировании ящики с упакованными приборами должны быть жестко закреплены к средству транспортирования. Необходимо выполнять правила обращения с грузом, согласно предусмотренным знакам на ящике “ОСТОРОЖНО ХРУПКОЕ”, ”ВЕРХ”, “НЕ КАНТОВАТЬ”, ”БОИТСЯ СЫРОСТИ”
